TLE6244的介绍
一、芯片型号
30620只是该芯片在EDC7板子上的一个标号，具体型号是TLE6244。该芯片在各种ECD7板子上的标号是不同的，它在EDC7板子上=的具体位置见照片1。TEL6244是英飞凌公司生产的一种带SPI接口的18通道智能低边开关。该芯片有以下特点：
1. 短路保护。
2. 过热保护。
3. 过压保护。
4. 16位串行数据输入和诊断输出。
5. 低静态电流。
6. 兼容3.3V微控制器。
7. 静电放电保护。
二、芯片引脚

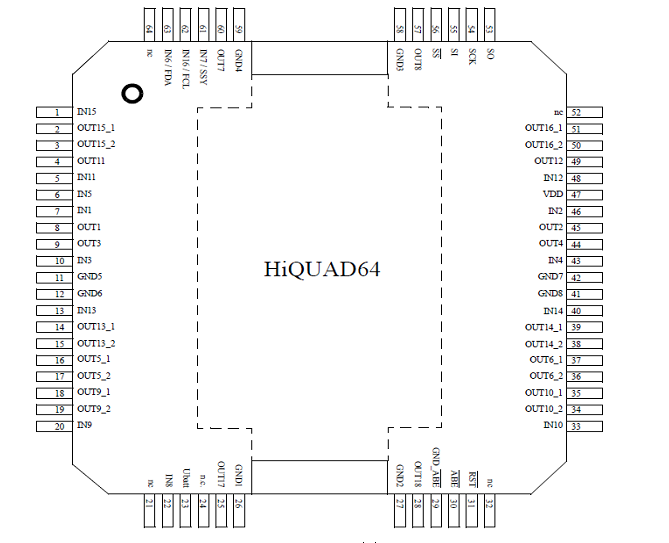

芯片引脚图如图1所示。从图中可以看出，该芯片有64个引脚。TEL6244的引脚名称和功能见表1。
图1. TEL6244引脚图
表1. TEL6244的引脚名和功能
引脚功能
|
引脚名
|
引脚号
|
输入1
|
IN1
|
7
|
输入2
|
IN2
|
46
|
输入3
|
IN3
|
10
|
输入4
|
IN4
|
43
|
输入5
|
IN5
|
6
|
输入6或FDA
|
IN6
|
63
|
输入7或SSY
|
IN7
|
61
|
输入8
|
IN8
|
22
|
输入9
|
IN9
|
20
|
输入10
|
IN10
|
33
|
输入11
|
IN11
|
5
|
输入12
|
IN12
|
48
|
输入13
|
IN13
|
13
|
输入14
|
IN14
|
40
|
输入15
|
IN15
|
1
|
输入16或FCL
|
IN16
|
62
|
输出1
|
OUT1
|
8
|
输出2
|
OUT2
|
45
|
输出3
|
OUT3
|
9
|
输出4
|
OUT4
|
44
|
输出5_1
|
OUT5_1
|
16
|
输出5_2
|
OUT5_2
|
17
|
输出6_1
|
OUT6_1
|
37
|
输出6_2
|
OUT6_2
|
36
|
输出7
|
OUT7
|
60
|
输出8
|
OUT8
|
57
|
输出9_1
|
OUT9_1
|
18
|
输出9_2
|
OUT9_2
|
19
|
输出10_1
|
OUT10_1
|
35
|
输出10_2
|
OUT10_2
|
34
|
输出11
|
OUT11
|
4
|
输出12
|
OUT12
|
49
|
输出13_1
|
OUT13_1
|
14
|
输出13_2
|
OUT13_2
|
15
|
输出14_1
|
OUT14_1
|
39
|
输出14_2
|
OUT14_2
|
38
|
输出15_1
|
OUT15_1
|
2
|
输出15_2
|
OUT15_2
|
3
|
输出16_1
|
OUT16_1
|
51
|
输出16_2
|
OUT16_2
|
50
|
输出17
|
OUT17
|
25
|
输出18
|
OUT18
|
28
|
从器件片选
|
/SS
|
56
|
串行输出
|
SO
|
53
|
串行输入
|
SI
|
55
|
SPI
时钟
|
SCK
|
54
|
电源 VDD
|
VDD
|
47
|
电源 Ubatt
|
Ubatt
|
23
|
地1
|
GND
|
26
|
地2
|
GND
|
27
|
地3
|
GND
|
58
|
地4
|
GND
|
59
|
地5
|
GND
|
11
|
地6
|
GND
|
12
|
地7
|
GND
|
42
|
地8
|
GND
|
41
|
Sense
Ground VDD-Monitoring
|
GND_/ABE
|
29
|
输入/输出 VDD-Monitoring
|
/ABE
|
30
|
复位(低电平有效)
|
/RST
|
31
|
无连接引脚
|
nc
|
21,24,32,52,64
|
注：OUTxy_1和OUTxy_2必须从外部连接到一起。
引脚功能简介：
IN1---IN16：电源端的控制输入。内部上拉到电流源（其中，IN8是下拉到电流源）
FCL：usec_bus总线的时钟线。
FDA：usec_bus总线的数据线。
SSY：usec_bus总线的选通和同步信号线。
OUT1---OUT18：电源开关的输出。
VDD：5V电源。
UBatt：电池电源。该引脚必须接到5V电源或电池电源上。
/RST：芯片复位脚。低电平有效，该引脚上是有效电平时，将锁定所有的电源开关（除了OUT8），清除错误寄存器，复位usec-bus
接口寄存器。
/ABE：输入输出电源监控脚。做为电源监控时是输出脚；当关断信号来自管理器时，为输入脚。
GND_/ABE：电源监控感应地脚。
SI，SO，SCK，/SS：SPI接口总线，即，串行外围设备接口总线。它是一种同步串行外设接口，可以使MCU与各种外围设备以串行方式进行通信以交换信息。该接口使用四根线：时钟线（SCK），数据输入线（SI），数据输出线（SO），从机选择线(/SS)。
三、功率级的特性
TLE6244是一种输出引脚可承受很大灌电流的开关器件，即，通过3.3V微控制器，控制TLE6244的输入端的高低，可使输出端与GND连接或断开。其输出端的电流电压特性见表2。
表2. TLE6244的输出特性
输出通道
|
标称电流
|
导通电阻（结温在25度）
|
静态电流是否受SPI使能限制
|
钳位电压
|
输出1,2,5,6
|
2.2A
|
400毫欧
|
-
|
70V
|
输出3,4
|
2.2A
|
380毫欧
|
-
|
70V
|
输出7,8
|
1.1A
|
780毫欧
|
-
|
45V
|
输出9,10
|
2.2A
|
380毫欧
|
否
|
45V
|
输出11,12,13,14
|
2.2A
|
380毫欧
|
-
|
45V
|
输出15,16
|
3.0A
|
280毫欧
|
否
|
45V
|
输出17,18
|
1.1A
|
780毫欧
|
否
|
45V
|
四、芯片最大限制范围
4.1温度限制
TLE6244操作温度
连续操作： -40°C< 结温<150°C
此外仅在开关条件下（以100小时计算） 150°C< 结温<200°C
储藏温度 -55°C<TC <125°C
热阻值 R<2.5k/w
4.2电气限制
这种限制不能超过，其中的任一限制的超过都将会把集成电路损坏。
1.电源VDD和Ubatt
静态下 -0.3V<VDD <36V
-0.3V< Ubatt <37V
动态下小于10微秒 -0.5V<VDD <36V
-0.5V< Ubatt <40V
注：VDD>5.5V仅在错误的条件下允许！不适用于连续操作。
2. SPI 输出
输出电压 -0.3V< Uso<36V
输出电流 Iso < 5mA
3.低边开关输出
静态电压 OUT1---OUT6 <=64V
OUT7---OUT18 <=40V
4.地电流
GND1+GND2的总电流 I12<=18A
(输出5,6,9,10,17,18流过地的总电流)
GND3+GND4的总电流 I34<=20A
(输出1,2,7,8,11,12,15,16流过地的总电流)
GND5+GND6的总电流 I56<=6A
（输出3,13流过地的总电流)
GND7+GND8的总电流 I78<=6A
(输出4,14流过地的总电流)
注意：即使所有的地引脚都连接到了PCB的地层，上述的Ixy也禁止超过允许的最大值。
5开关输入、SPI输入、复位、电源级关断
输入电压 -0.3V<= U<=36V
复位脚持续有效电平时间 15ms
五、芯片位置

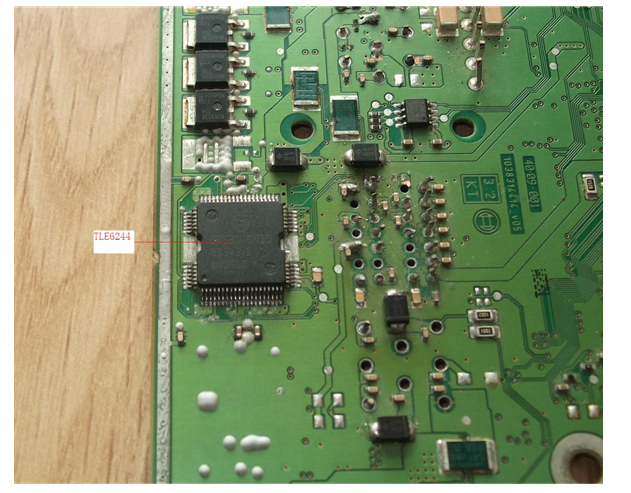

TLE6244在EDC7板子上的位置如照片1所示。
<1.TLE6244在PCB板上的位置照片
