潍柴国三跛行回家

第六类故障：柴油机跛行回家
故障排除步骤：
第一步：读取闪码。
第二步：根据闪码确定故障并排除，若不能排除进入下一步。
第三步：检查低压油路是否堵塞严重，油品标号是否符合环境温度要求，若不能排除进入下一步。
第四步：联系特约维修站维修人员，使用专业设备按以下步骤检测。
1.使用故障诊断仪检查飞轮信号盘与油泵凸轮信号盘是否同步（数据流检测同步信号48）。若不能排除转下一步。

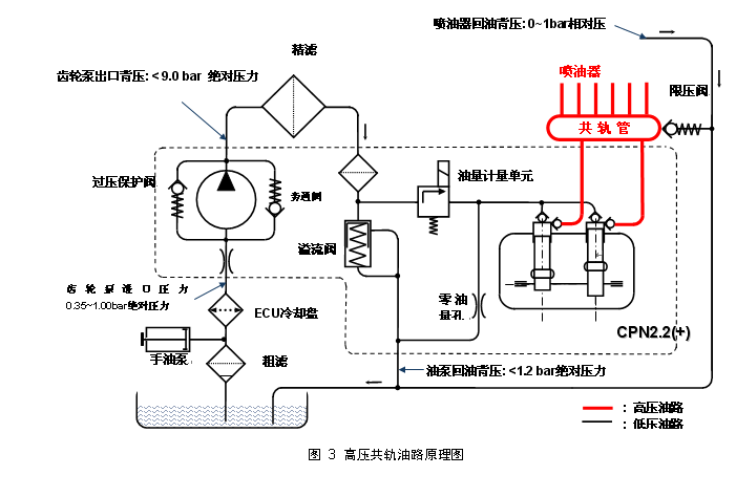

2.使用故障诊断仪进一步检查轨压是否正常，如轨压不正常，有可能是喷油器、共轨管、高压油泵、ECU引起，请参考2.3〈部件故障分析〉。

柴油机跛行回家案例描述
1.柴油机起动后最高转速只能达到1500转，闪码灯亮。
2.读取闪码为134——共轨限压阀打开
3.起动后首次踩油门能达到额定转速，柴油机在起动的几秒内实际轨压大于设定轨压，断定回油管路不畅通，检查发现油箱内回油管堵塞
案例分析
回油管路堵塞造成回油不畅，导致轨压超出限定值。
案例处理
疏通回油管路。


柴油机跛行回家案例描述
1.车辆运行中出现最高转速1500转，闪码灯亮
2.读闪码为134——共轨限压阀打开
3.检查油路，低压油路正常，同时发现油品颜色异常
4.用诊断仪检测轨压，轨压迅速升到1800bar然后降到760bar，判定共轨管限压阀正常，进一步判定流量计量单元损坏。
案例分析
油品质量差导致流量计量单元阀门卡死在常开位置。
案例处理
更换流量计量单元或高压油泵，清理油路更换燃油。


柴油机跛行回家案例描述
1.柴油机起动后最高转速1500转，闪码灯亮
2.读取闪码为231——进气压力传感器电压超出上限门槛值，233——进气温度传感器电压超出上限门槛值
3.检查发现进气压力温度传感器线束插头松动
案例分析
进气压力温度传感器线束插头松动或进气压力传感器损坏。
案例处理
将进气压力温度传感器线束插头重新安装。




柴油机跛行回家案例描述
1.行驶过程中偶尔出现闪码灯常亮，转速最高达到1500转，闪码灯亮
2.读取闪码为254——油路进油阻力太大
3.检查低压油路，发现从油箱出来至粗滤的进油管路有弯折的地方
案例分析
低压油路弯折导致进油不畅。
案例处理
疏通或更换低压油管。


柴油机跛行回家案例描述
1.柴油机起动后最高转速1500转，闪码灯亮
2.读取闪码为134——共轨限压阀打开。
3.检查低压油路，短接油路排除低压油路问题
4.高压油路的检查，
方法一：检查喷油器回油量，发现第6缸回油量异常，更换第6缸喷油器后正常。
方法二：用故障诊断仪做高压测试，发现转速在2200转/分的时候实际轨压为900bar，达不到设定值目标1300bar，判断高压系统存在泄漏的地方；断缸测试发现第6缸喷油器工作能力差。
案例分析
喷油器问题。
案例处理
更换喷油器。
