“金扳手能诊断、刷写康明斯吗?”

咨询诊断仪功能的问题,这个出现的频率应该最高,能刷康明斯在市场诊断仪中就相当于有技术的老手维修工。


答:“能,当然能!”

口说无凭,看实测视频!



康明斯故障码读取、标定、刷写功能


不方便看视频?我贴心的为你准备了图文版,有诊断仪的也赶快来学习功能啦!


1

开始诊断前的准备工作

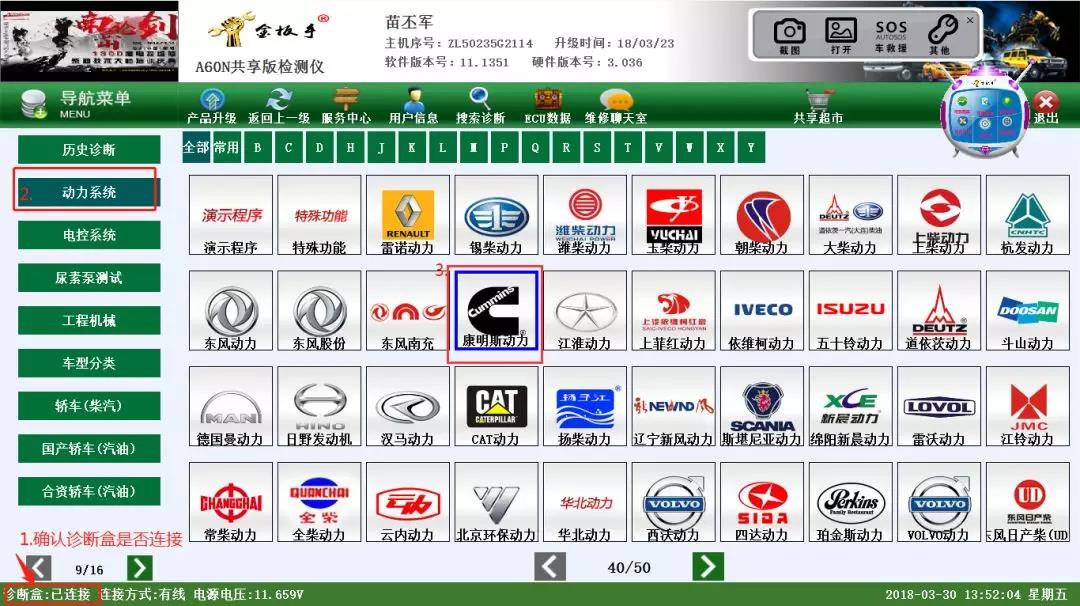

连接诊断仪和电脑板(以康明斯2150电脑板为例),进入金扳手A60N软件页面,确认下方诊断和是否连接。然后进入动力系统,选择康明斯动力。



2

了解康明斯动力栏目菜单

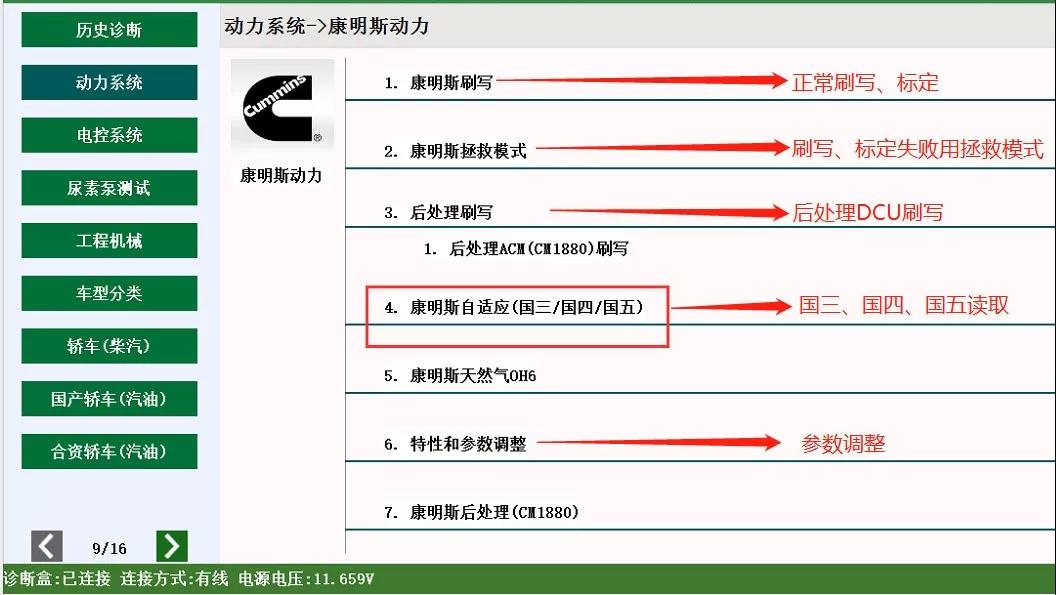

进入康明斯动力,里边有几十个菜单,常用的是上边5项,对应的功能已在上图中标注出来。



其中1-3菜单是标定、刷写相关的。第4个菜单以后全部是读取选项,其中包括⑥参数调整。国三、国四、国五读取都可以用菜单④读取,剩下的读取菜单根据电脑板型号、通讯协议来进行选择。



3

康明斯读取功能

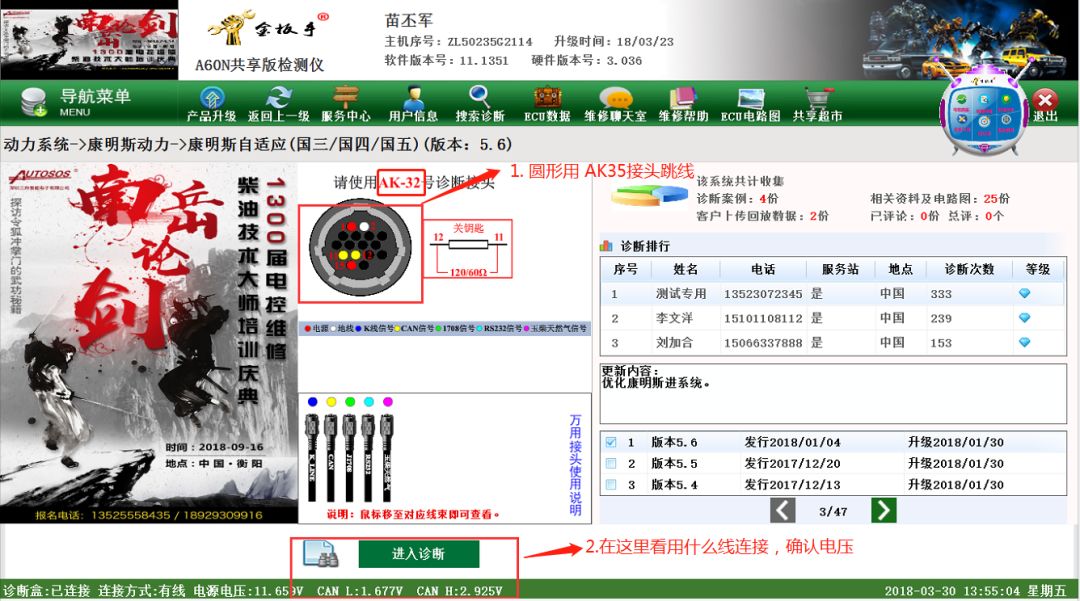

1. 选择菜单:康明斯自适应(国三/国四/国五),进入诊断页面,如果显示的是OBD接头,直接用AK02/28专用接头;如果是圆形,用AK35跳线连接,诊断盒需要用点烟器单独供电。

注:不知道用跳线中什么线连接?看下方,系统会提示。不要忘记确认电压!

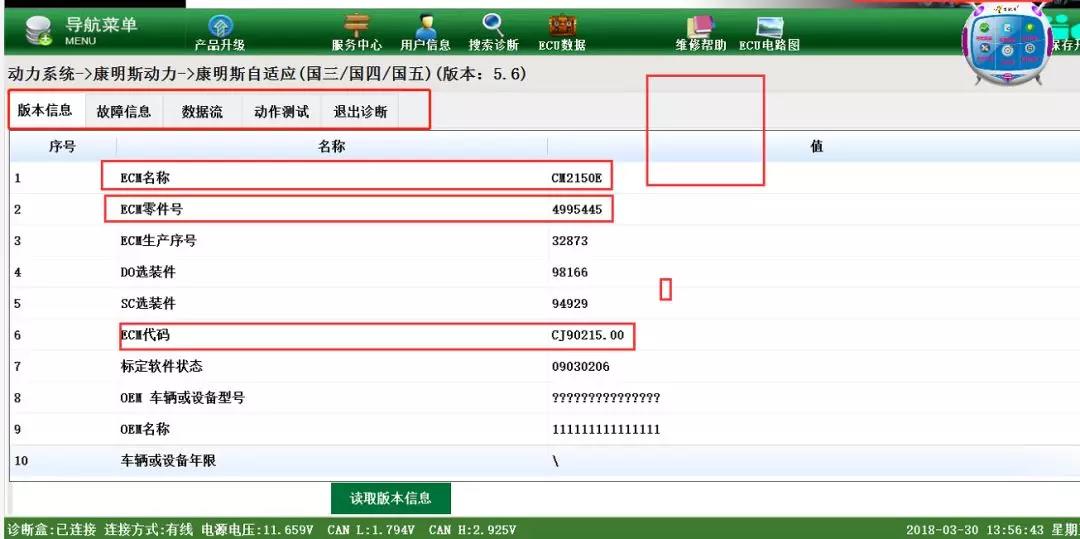

2.按照提示连接好诊断接头,点击进入诊断。进入诊断页面首先看版本信息,其中重点记4项:ECM名称、零件号、代码、发动机型号,刷写时需要用这4个数据选择合适的P文件。

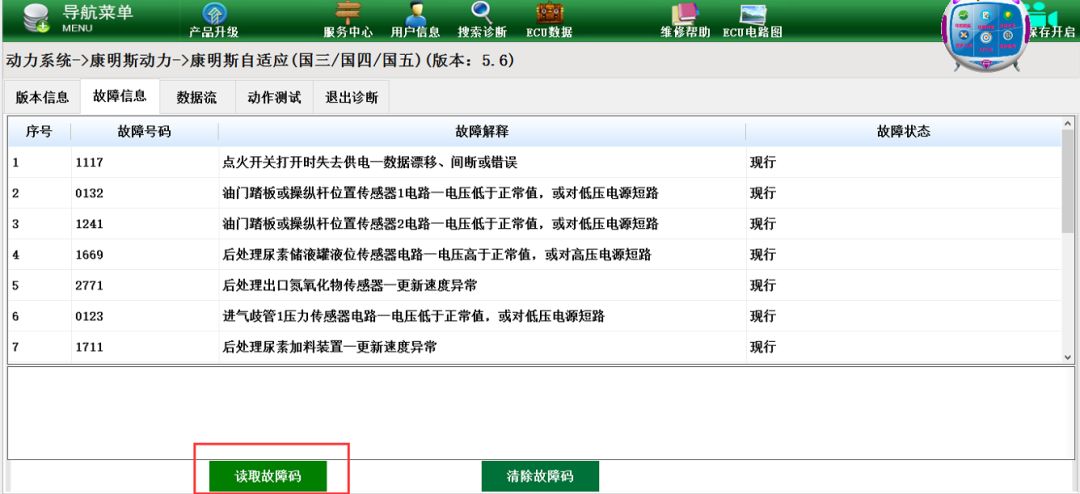

3.读取故障信息步骤:点击读取故障码,拍照保存→清除故障码→再次读取故障码,现在的故障码才是车辆当前故障码。

注意:分析故障码时要从下往上看。

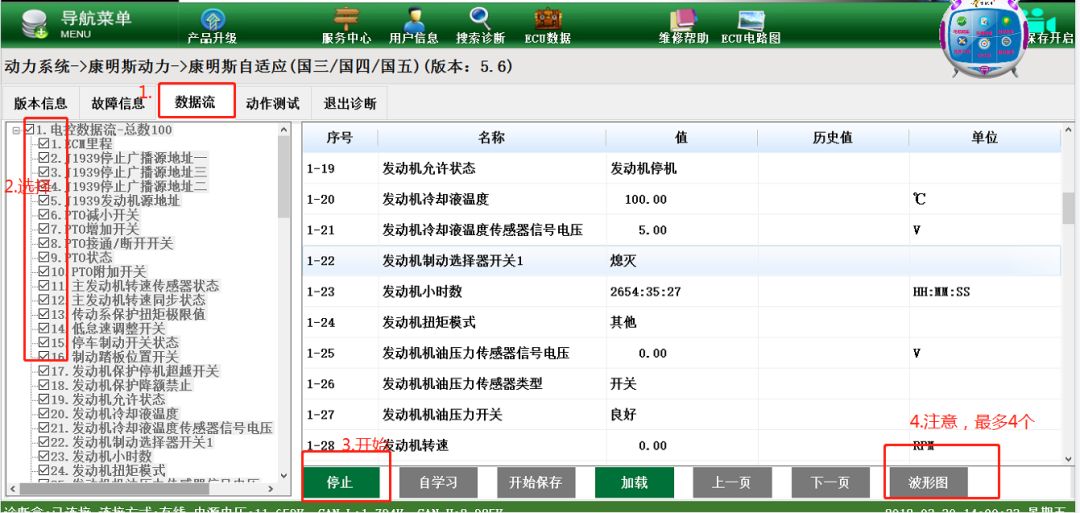

4.读取数据流:左侧选项可单选、可全选,选择需要查看的数据流,点击开始就能看到。需要注意的是最后一项波形图,同时最多可支持4项。

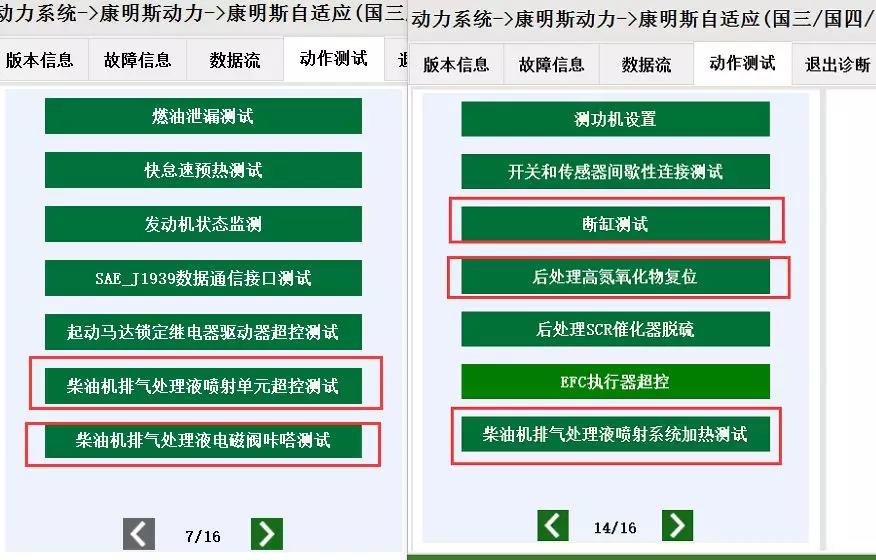

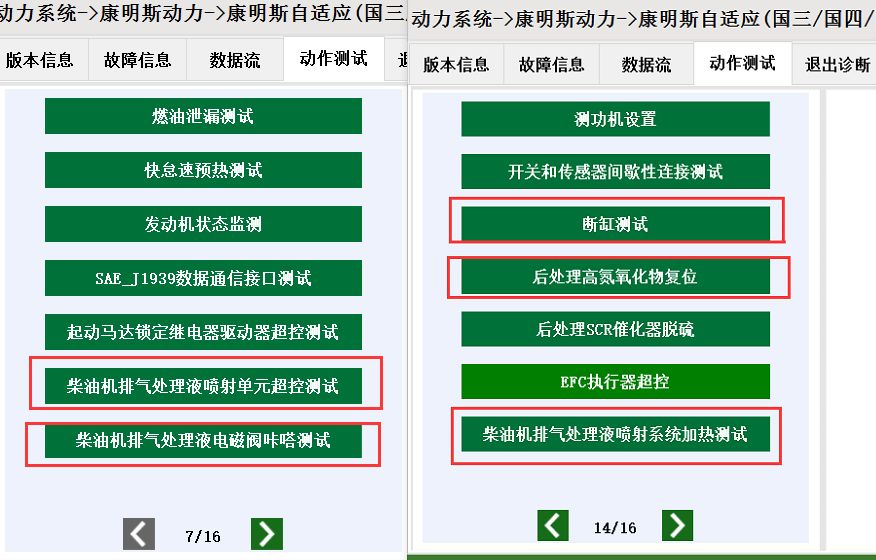

5.动作测试:常用的超控测试、电磁阀测试、断缸测试、高氮氧复位、喷射系统加热测试都可以在这里找到。





4

康明斯刷写功能

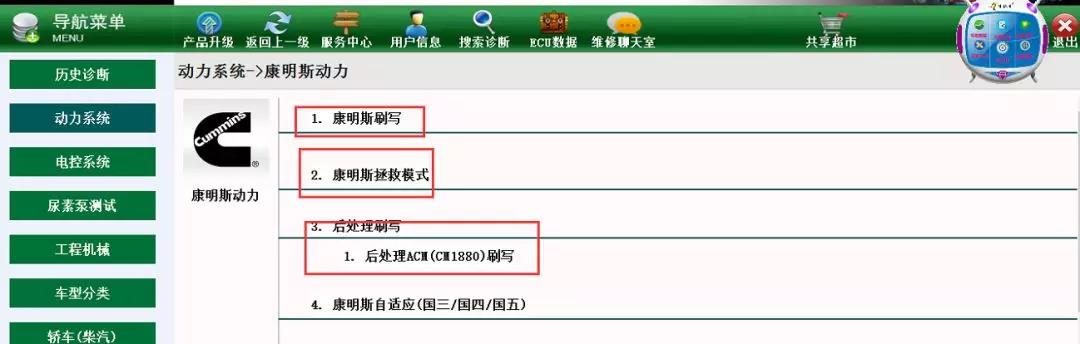

刷写相关的是前3个菜单,首先我们用第一个菜单对电脑板进行刷写。刚才诊断时已用正确通讯协议连接,刷写时不用重新连接,我们直接进入刷写页面。

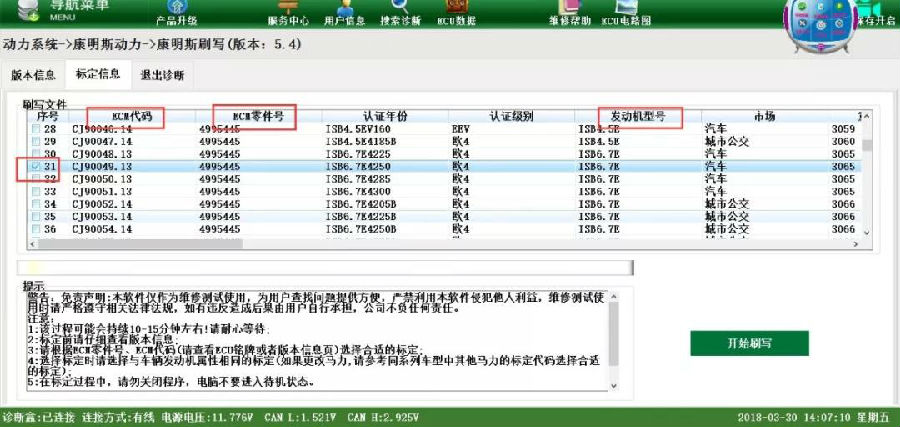

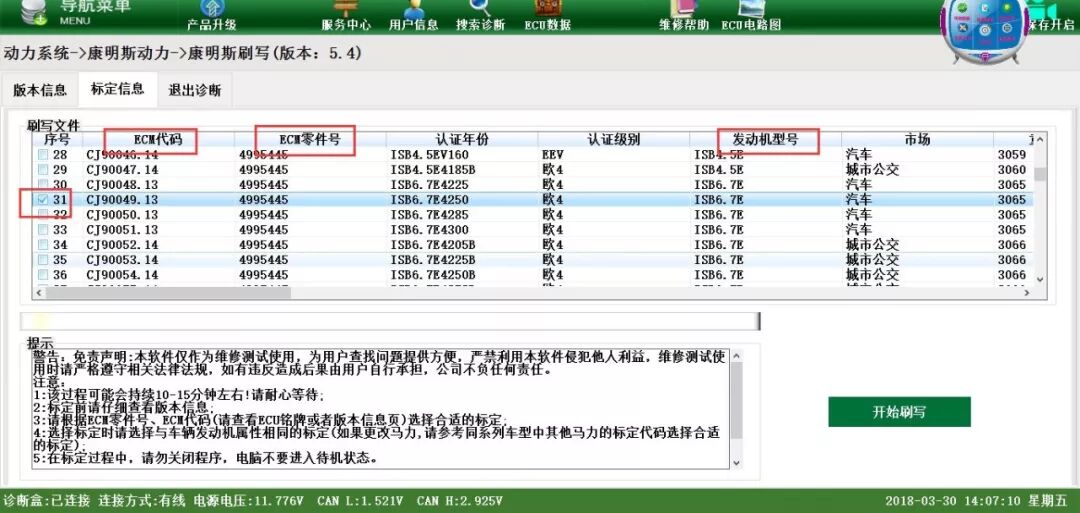

1. 诊断仪采用的是P文件刷写,康明斯刷写页面共有147条刷写数据,我们选择根据版本信息中保存的4个数据选择合适的P文件,前方打勾,然后开始刷写就可以了。




2.拯救模式:是专门为刷写过程中出现断电等故障导致刷写失败时,用的强制拯救。详细可看文末对拯救模式的详细介绍。



3.后处理DCU刷写和上方电脑板刷写步骤相似,不过需要选择接头正确连接板子和诊断仪。



5

康明斯参数调整

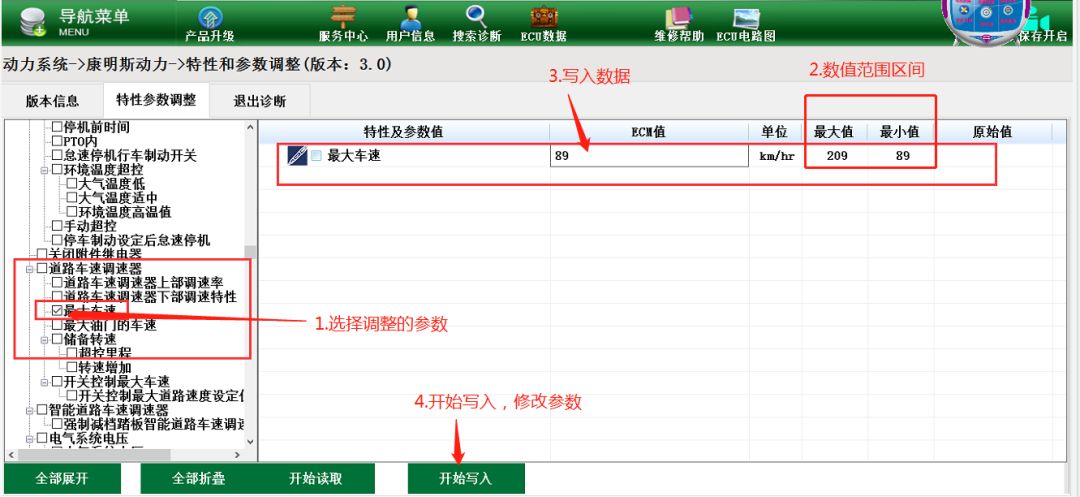

选择菜单:特性和参数调整,左册菜单可以全部展开或折叠,选择你需要调整的参数打勾→开始读取→右侧会显示出当前值、最大最小值。你可以在当前值中更改数字(范围内)点击开始写入,即可调整参数。


下方以调整最高车速为例:


以上,使用金扳手A60N诊断仪对康明斯板子诊断、刷写的讲解全部结束。有不明白的地方请直接留言。
