一、建压失败




报故障原理:

在额定时间内,电机持续吸尿素以提高泵内喷射阀前端尿素通道的尿素液压力,同时尿素压力传感器持续监控尿素液压力值,额定时间到后如果压力值仍达不到额定压力(5.6bar,就会触发此故障。


故障原因分析:

①可能是尿素压力通道前端某个地方堵了导致压力通道内吸不进尿素或者额定时间内吸入尿素少导致压力不够。

②压力通道各部件接口处密封圈可能密封不好,漏气或漏液导致压力上不去。


故障排查方法:

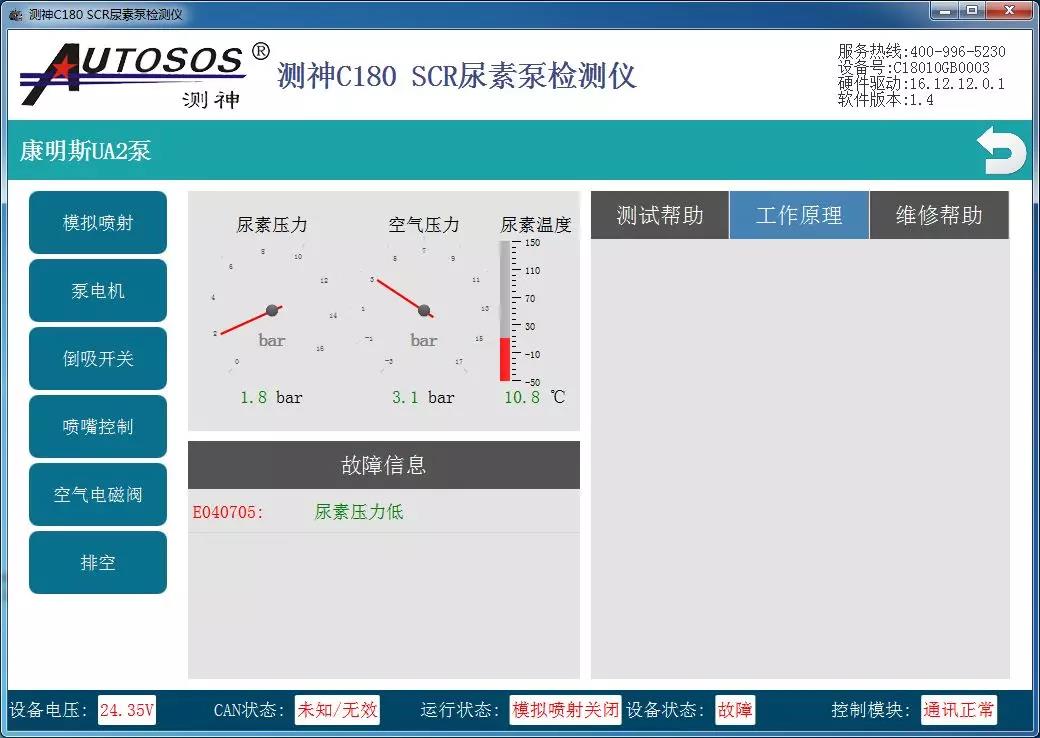

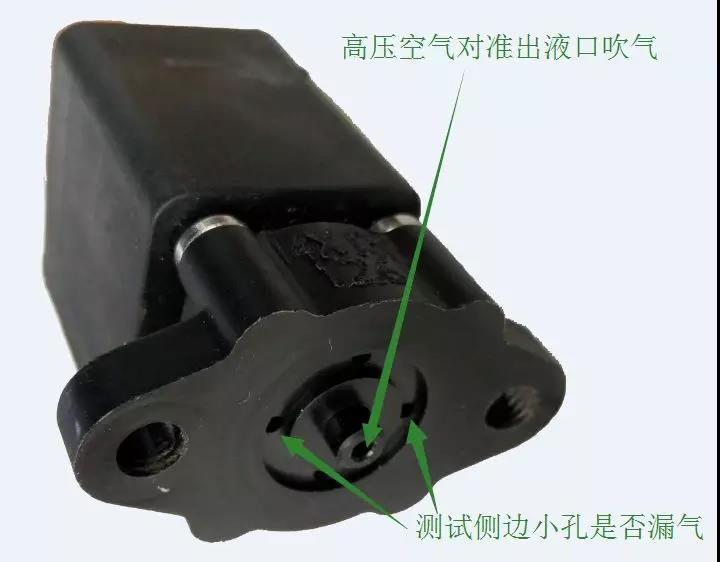

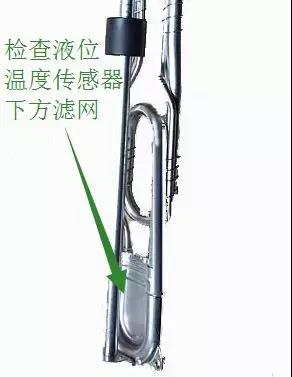

①如果是在车上测试的话,对于底盘装型泵,先拔掉进、回液管检查是否堵塞,再拆下尿素箱顶部的液位温度传感器,检查下方滤网是否堵塞或破损液位温度传感器上的进、回液管道是否堵塞(方法是对准接口吹高压空气,观察滤网端是否出气,出气量是否充足)。对于罐上安装型泵,直接检查泵下方的液位温度传感器(方法同底盘安装型泵)。

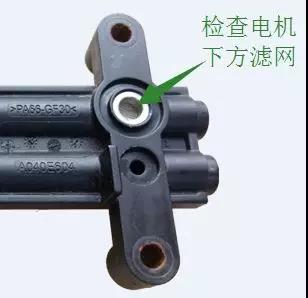

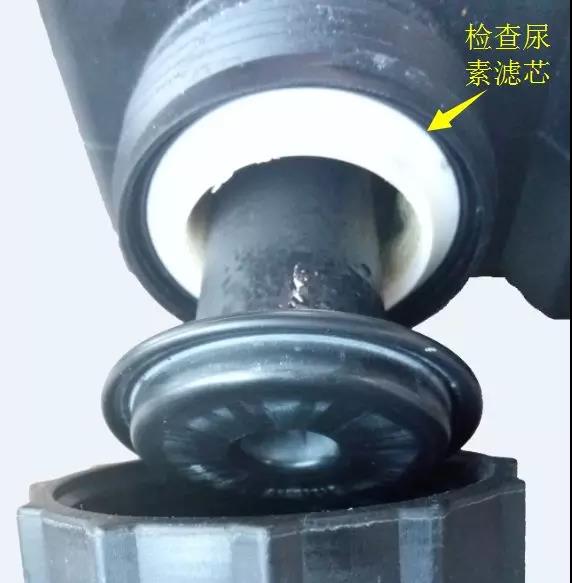

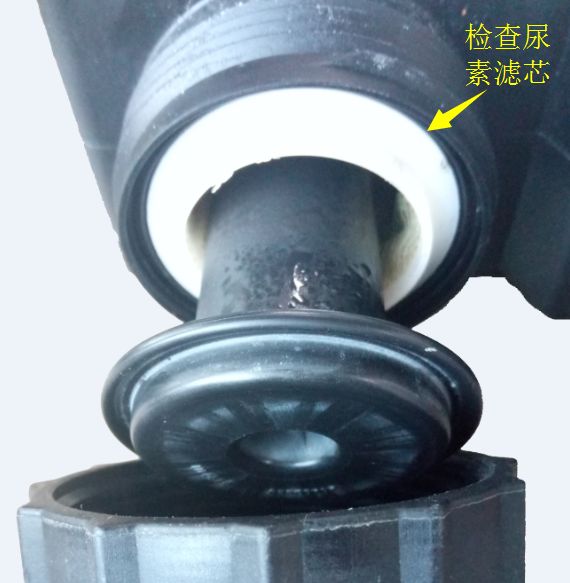

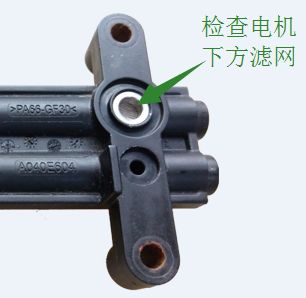

②排除管路和尿素箱液位温度传感器问题后,再接着检查泵进、回液接口的滤网,杂质粘附过多,致使泵电机吸不上液或吸液过少,最终会导致建压失败,可以先用细针轻轻刮下滤网上的杂质,再用高压空气对准反吹,最后使用超声波清洗,清洗滤网后尿素滤芯同样要拆下来使用超声波清洗,必要时直接更换滤芯。

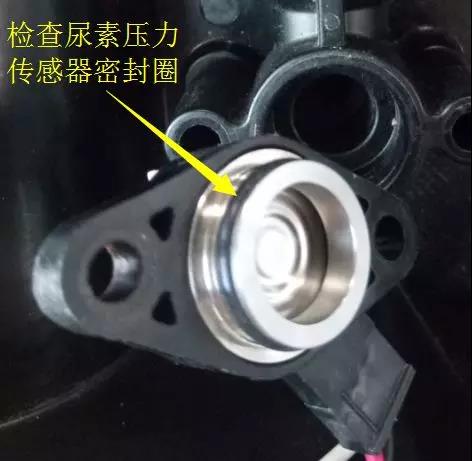

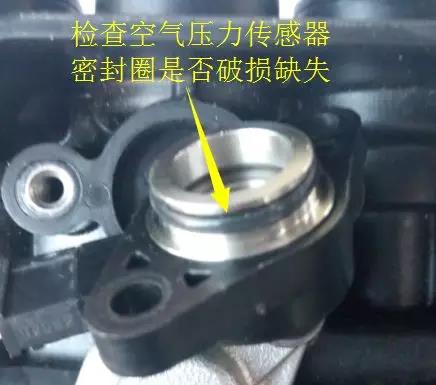

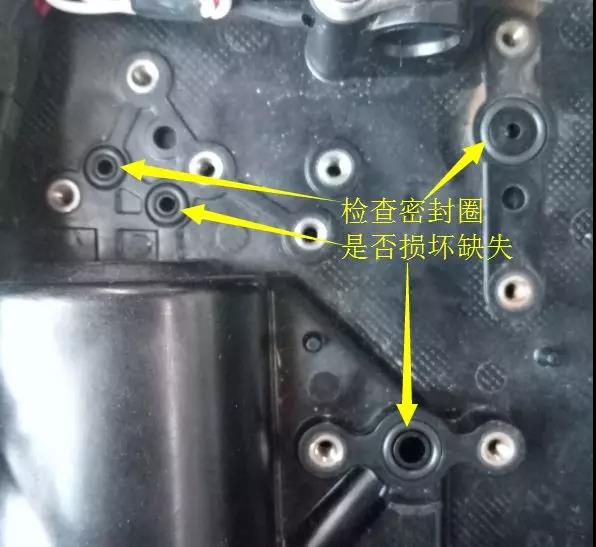

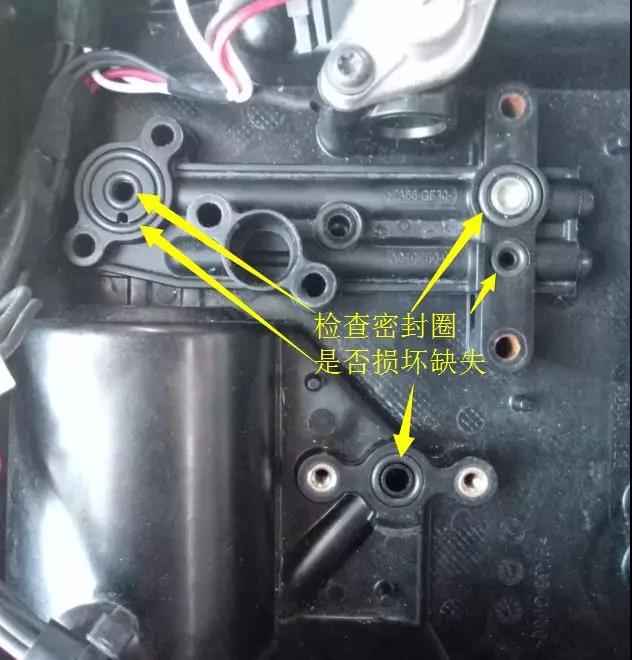

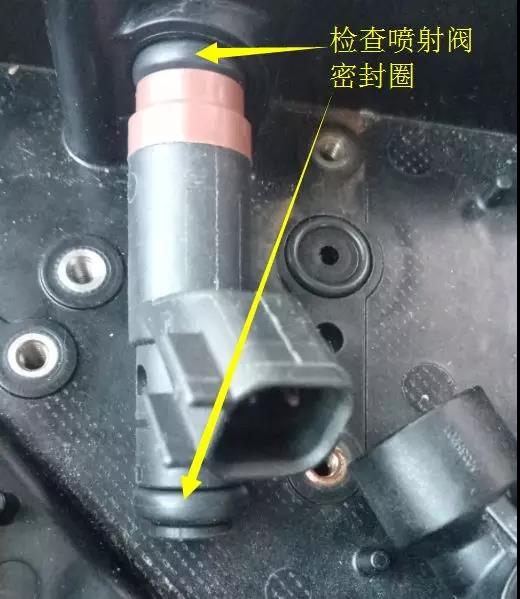

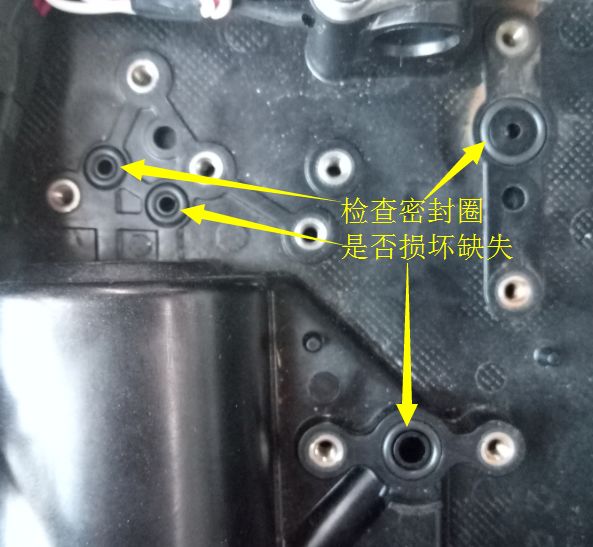

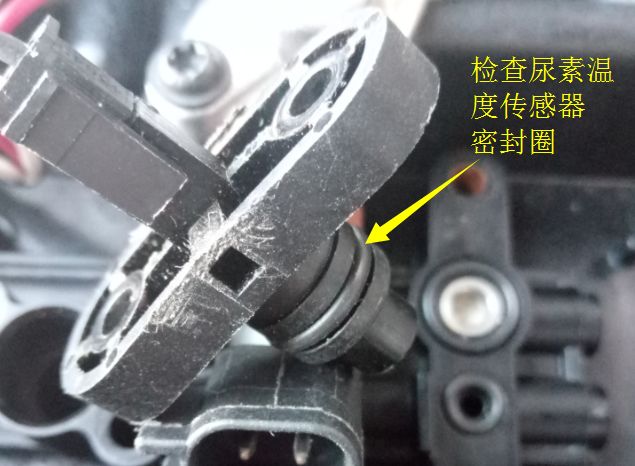

③进液滤网没问题后,下一步检查喷射阀前端尿素通道各连接处密封圈是否完好。密封圈失效后,要么泵内会漏液,要么泵电机抽不上液。

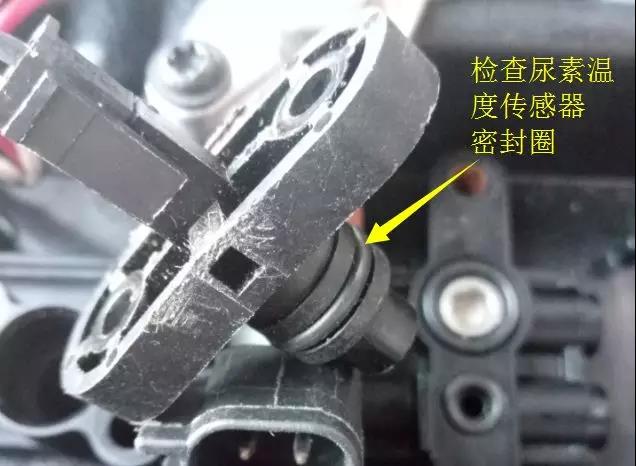

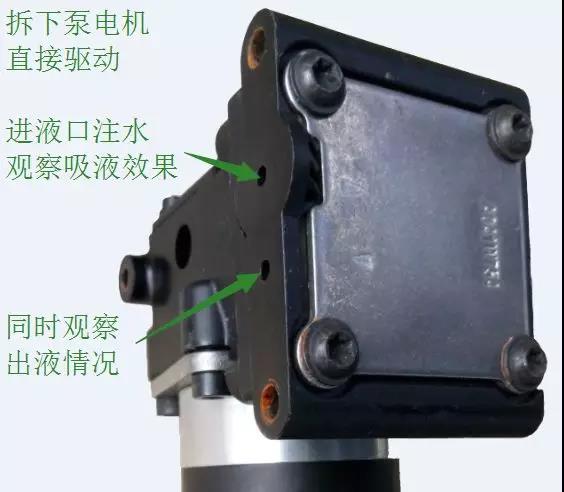

④以上都没问题后,最后检查泵电机、喷射阀和回流阀是否故障。泵电机在内部膜片老化无吸力时会导致建压失败,具体现象为泵电机在建压阶段抽液缓慢或抽不上液。回流阀在出现不闭合故障时会导致建压失败,具体现象为泵电机在建压阶段抽液非常缓慢或抽不上液。喷射阀也是在出现不闭合故障时会导致建压失败,具体现象为泵电机在建压阶段抽进泵内的尿素液会从喷射口流出。排除这两种器件故障,最快的方法就是更换新的配件重新测试。




二、尿素压力高



尿素泵内的尿素液压力通道参考下图。


等待喷射、喷射过程中,当尿素压力传感器采集到一个高于正常工作压力的压力值时,就会报出此故障。此时可从以下两点着手排查。

①检查喷射阀后端通道是否堵死。喷射阀后端堵死后,尿素压力会随着泵电机的工作而缓慢上升,直到压力达到高警戒值触发此故障。

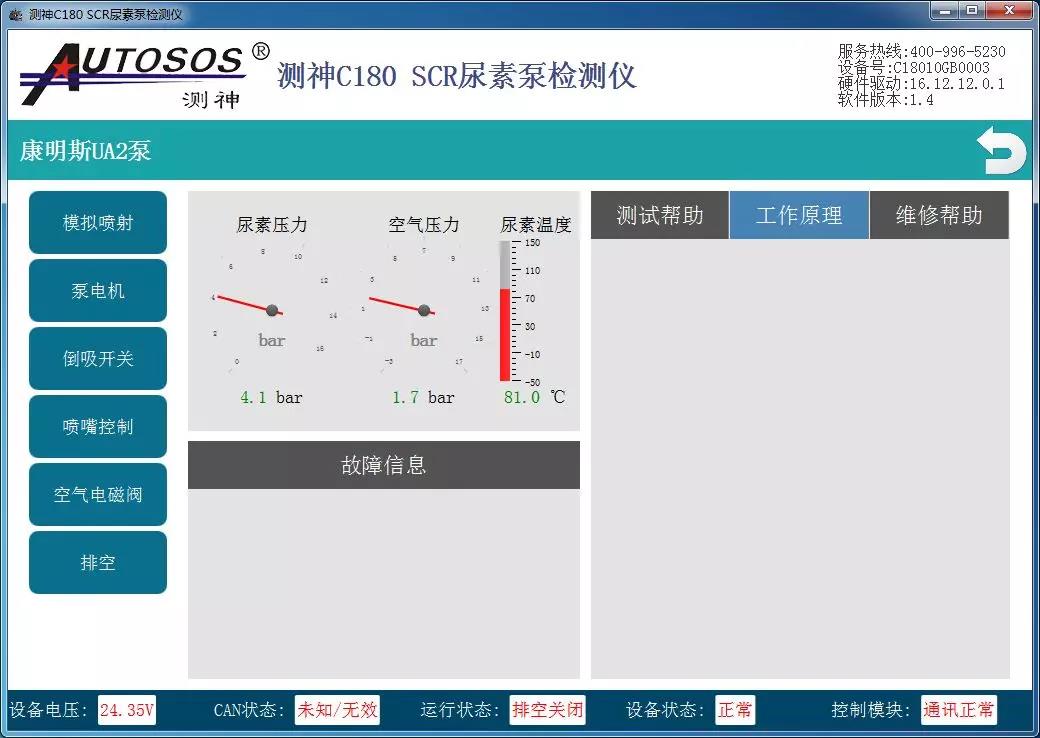

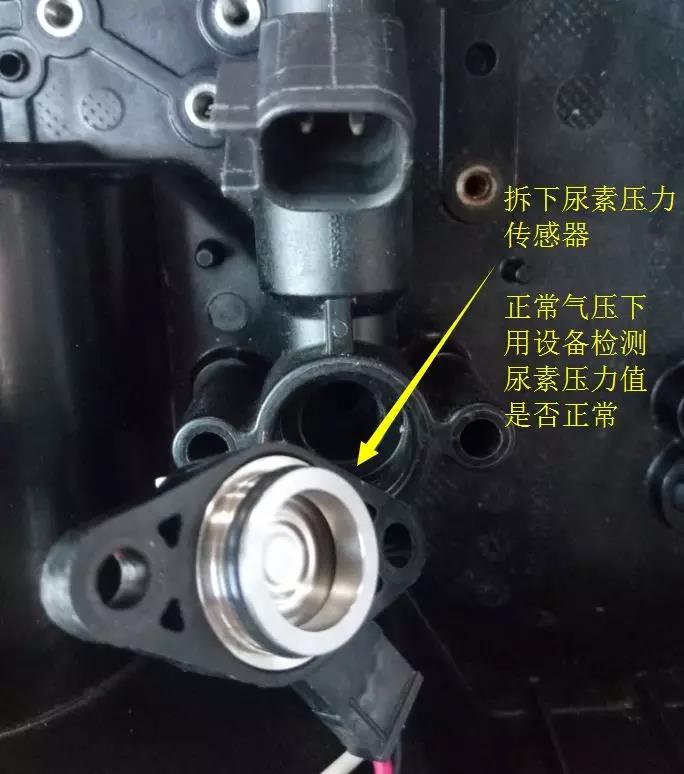

②检查尿素压力传感器是否故障。设备控制泵执行多次排空,确认尿素通道无压力,或者直接拆下传感器,观察设备检测到的尿素压力值,如果仍是一个高于5.6bar的值,则压力传感器坏掉,直接更换新的传感器测试。



三、尿素压力低



等待喷射、喷射过程中,当尿素压力传感器采集到一个低于正常工作压力的压力值时,就会报出此故障。此时可从以下几点着手排查。


①检查尿素箱内液位温度传感器进液滤网是否堵塞

②检查尿素泵进、回液口滤网是否堵塞

③检查尿素滤芯是否堵塞

④检查泵内尿素压力通道连接处是否有泄露

⑤检查泵电机内部膜片是否老化导致吸液能力下降

⑥检查回液阀、喷射阀是否故障常开

⑦检查尿素压力传感器是否故障


四、空气压力高




尿素泵内的空气压力通道参考下图。

空气阀打开后,当空气压力传感器采集到一个高于正常工作压力的压力值时,就会报出此故障。此时可从以下几点着手排查。

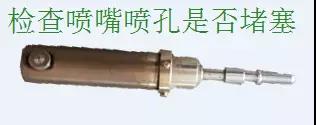

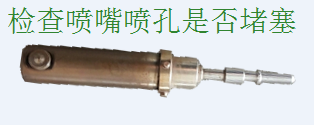

①检查喷射管路、喷嘴是否堵塞。喷射管路、喷嘴堵塞后,来自空气阀的高压空气流速变慢,气压逐渐上升至高警戒值从而触发此故障。

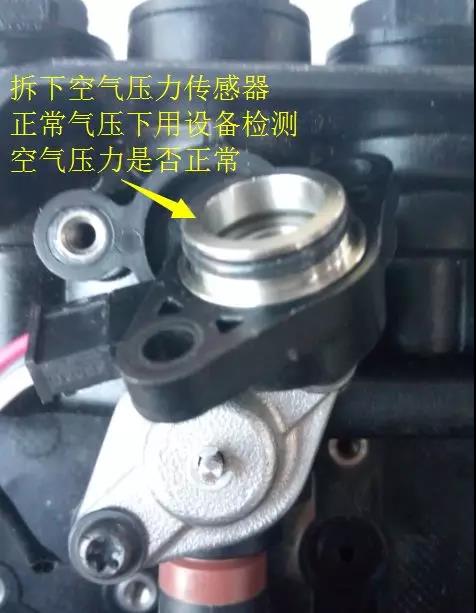

②检查空气压力传感器是否故障。空气阀关断后,空气压力传感器此时采集到的压力应该为1bar左右的初始压力,如果设备检测到的仍然是一个远大于1bar的高警戒值,则可认定压力传感器坏掉。


五、空气压力低



空气阀打开后,当空气压力传感器采集到一个低于正常工作压力的压力值时,就会报出此故障。此时可从以下几点着手排查。

①检查外界气源压力是否过低。

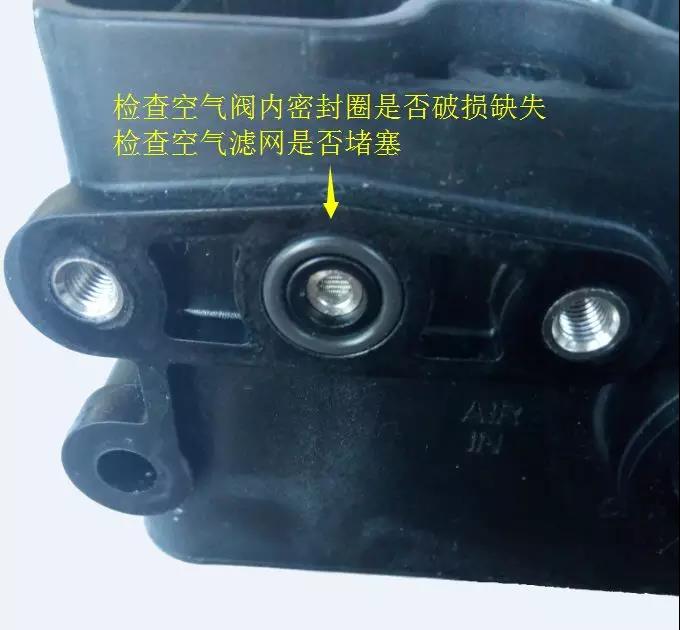

②检查空气阀内部及空气滤网是否堵塞。

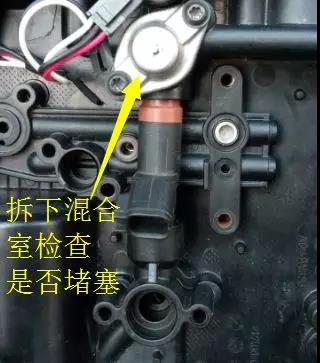

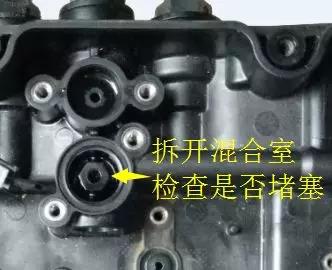

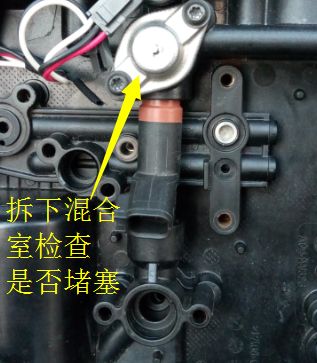

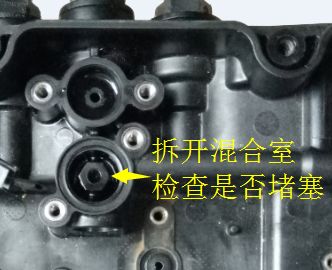

③检查混合室是否结晶堵塞。

④检查喷射通道是否漏气、喷嘴是否未接。

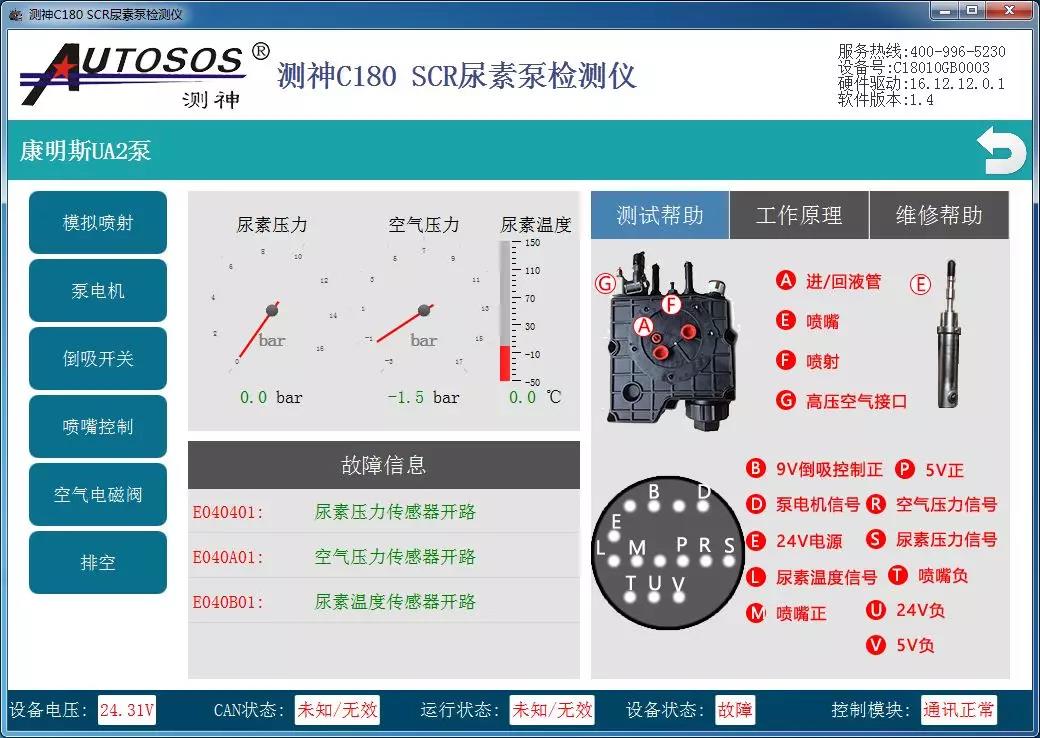

六,尿素压力传感器开路、短路,空气压力传感器开路、短路,尿素温度传感器开路、短路。




报故障原理:

①对于尿素、空气压力传感器,当信号脚采集到一个小于0.5V且接近于0V(传感器地线电压)的电压值时,会触发开路故障;当信号脚采集到一个大于4.5V且接近于5V(传感器电源电压)的电压值时,会触发短路故障。

②对于尿素温度传感器,由于其阻值随温度升高而变小,当温度升高时传感器自身的电压也会变小,这和压力传感器故障刚好相反。当信号脚采集到一个小于0.5V且接近于0V(低于

最小电阻值)的电压值时,会触发短路故障;当信号脚采集到一个大于4.5V且接近于5V(高于最大电阻值)的电压值时,会触发开路故障。

因此,当设备如果报出此故障后,可立即先更换传感器重新测试尝试解决,如果问题依旧,则检查泵内线束及泵插头是否有接触不良的地方。


七、传感器其他故障



故障现象:尿素压力、空气压力、尿素温度固定显示一个非开路、短路的值

导致结果:压力、温度指示不准确而导致泵异常动作报故障,如建压失败、尿素压力高/低、空气压力高/低及尿素温度显示一个非正常温度的值。


问题分析:遇到这种情况,直接上设备检测有时候会误导去查一些本来就正常的地方从而花费太多时间。由于UA2泵不动作时上一次未排空完成的话,尿素通道可能会残留压力,影响正常判断。因此要检查尿素压力传感器,首先控制泵执行多次排空确认尿素通道已没有残留圧力,再观察设备采集的尿素压力值,没有压力时的正常值应该在1bar左右,如果仍是一个远大于1bar的压力值,则可以肯定传感器已经坏掉了。空气压力传感器检查方法同理。


对于尿素温度传感器,10-30℃的正常温度区间对应传感器的阻值在20KΩ-8KΩ左右范围变化,如果设备采集显示一个明显高于过低于当前室温且万用表测量阻值也不在该区间,则直接更换温传感器。
