1、将凸轮轴、曲轴传感器拆下。
2、请将发动机转到一缸位置(通过凸轮轴确认)。

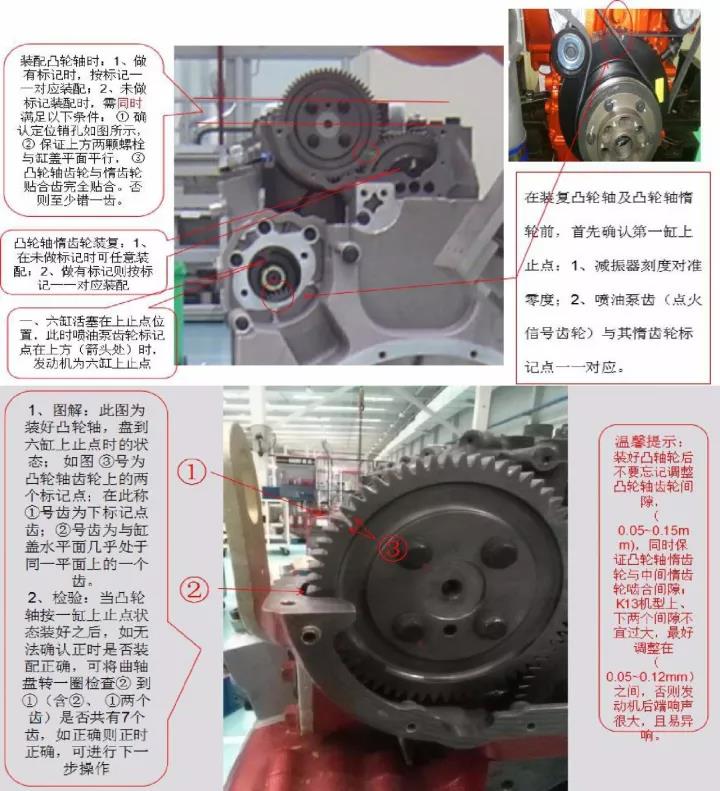

在一缸位置时,凸轮轴标记齿在右下方(面对凸轮轴齿轮) 对应条件关系是:
1)凸轮轴齿轮定位销孔上
2)从凸轮轴齿轮有标记齿开始,顺时针方向数 26 个齿(第26 个齿应与缸盖水平面对齐)
3)从凸轮轴齿轮有标记齿开始,顺时针方向数26个齿(第26个齿应与缸盖水平面对齐)。
4)从凸轮轴齿轮有标记齿开始,顺时针方向数7个齿(第7个齿应与第二步中数到的第26齿,及缸盖水平面在一个水平线上)
3、两个人注意观察曲轴、凸轮轴传感器孔。
4、顺时针传动发动机(注意站在发动机前端)
5、当从曲轴传感器孔看到缺齿时、开始计数、数孔数。
6、当从凸轮轴传感器孔看到多齿时停下(要求:多齿在孔中央位置,有两个挨着相近的齿后出现的是多齿)。
7、这时曲轴传感器孔应正对缺齿后第9孔。
