CAN通讯异常 不烧尿素案例分析
解放JH6配备马牌电脑，此车采用天纳克6.0的后处理系统。驾驶员反映此车不消耗尿素，诊断仪检测后报尿素喷射单元驱动故障和CAN通讯错误故障

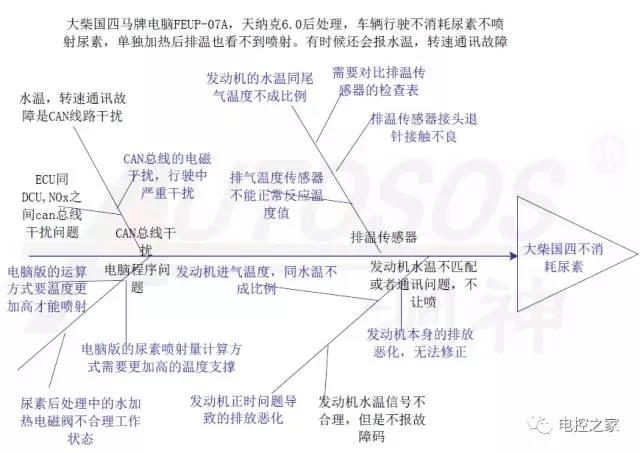

三羚工程师指导分析图
检测排查流程
1、读取数据流 故障码、对比专家参考思路 排除正常工作系统部件
2、模拟排气温度到280度后，系统建压正常，通过诊断仪功能测试，尿素可以喷射，但路试仍无法正常喷射
3、尿素喷射驱动故障为历史故障清除后不再出现但CAN通讯错误故障在路试过程中仍会出现，还会造成仪表上转速，水温，机油压力数值丢失
4、经过路试对故障现象进一步排查基本断定为该车CAN通讯网络工作不稳定造成数据传输稳定性下降，对整车CAN通讯线检查后发现驾驶室至车架中间线束有进水腐蚀情况出现，处理后故障码消失，车辆开始正常消耗尿素
