潍柴国四SCR案例分析

1、部件安装、装配问题

案例一：线束、管路错接，管路弯折

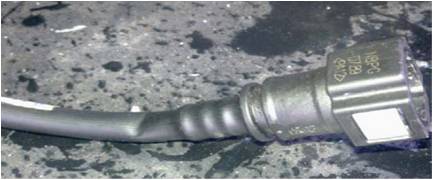

（1）尿素管弯折的情况，造成了不能建压故障。

（2） 尿素进液管、回液管接反，尿素泵不能通过Pressure Buildup状态的检查，尿素泵压力最大到170hPa，Pressure Buildup状态反复多次始终无法建立目标压力。此种故障在主机厂解决问题时遇到多次，路试车更换尿素泵后也出现过几次接反问题。

    对此问题分析：尿素泵端进、回液管接头的规格相同，因此操作时易接反。尿素箱和尿素泵上均有相应的标识，因此在整车装配时需通过工艺的制定保证。同时需协调尿素泵和尿素管路厂家进行防错处理。

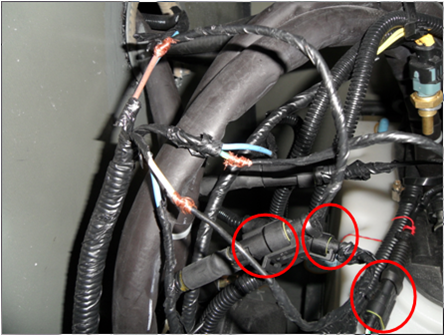

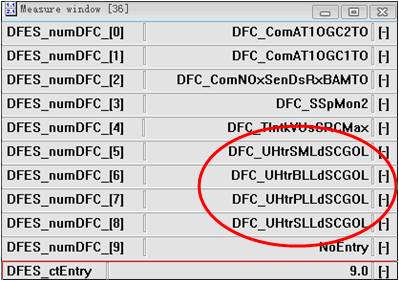

（3）尿素管加热器接插件接混，导致尿素管不能加热，同时INCA检测报尿素管加热继电器对地短路故障。

    加热功能电器件的连接相对复杂，需严格按照图纸进行布置设计。线束制作时要有防错标识。

（4）尿素泵插接件针脚11（K08）和针脚12（K30）接反，导致尿素泵不能正常建压，SCR系统直接进入CoSCR_Waiting_for_shutoff状态，并报尿素倒吸阀故障。
