新能源电动汽车高压电池采样线故障

01高压电池采样线故障

故障现象:

比亚迪唐(参数|图片)车辆SOC78%，无EV模式。如下图所示，仪表报“请检查动力系统”，BMS存在故障码：P1A3D00（负极接触器回检故障）。

仪表显示“请检查动力系统”

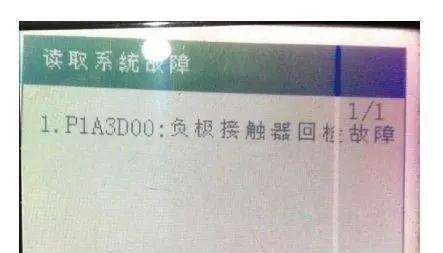

BMS系统存在故障码内容

检修过程

① 因车辆提示动力系统故障，且BMS存在故障码P1A3D00。首先对BMS负极接触器电源、控制电路进行检查。

② 检查BMS负极接触器F脚电源供给正常（k161母端）。

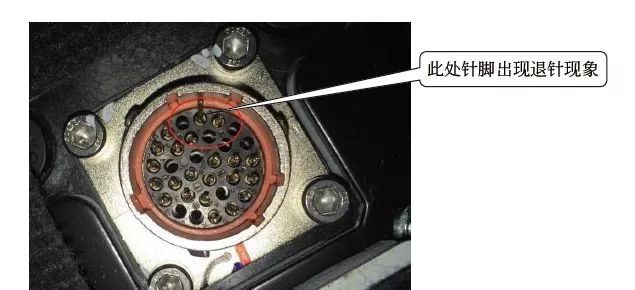

③ 进一步排查发现高压电池采样端子（k161公端——公端可理解为插头端子，母端为插座端子，下同）F脚出现退针现象。

连接端子退针

故障排除

更换高压电池采样端子，如无单独部件更换，则须更换高压电池包总成。
