高压电池采集器通信超时故障

故障现象

比亚迪e6车辆无法上高压，挂挡不走。仪表提示“请检查动力电池”。

仪表检修提示

故障排除

① 用诊断仪检测电动机控制器无故障码，检测高压电池管理器均报0～9号采集器通信异常，见下图。

高压电池管理器报故障

② 检测电池包采样线无12V输入，CAN-H与屏蔽地阻值大于1MΩ，CAN-H与CAN-L阻值123Ω。e6A高压电池包采样端子定义如下图所示，e6B高压电池包采样端子定义如下图所示。高压电池包体采样端子电压与阻值如下：

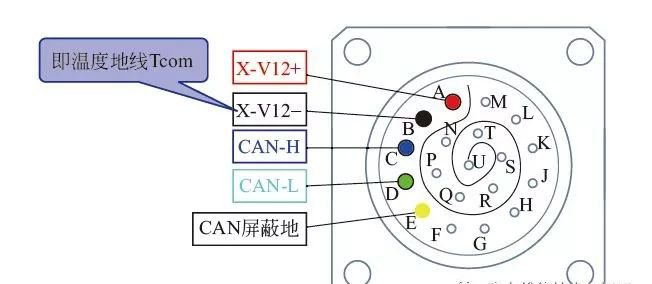

e6A高压电池包采样端子定义

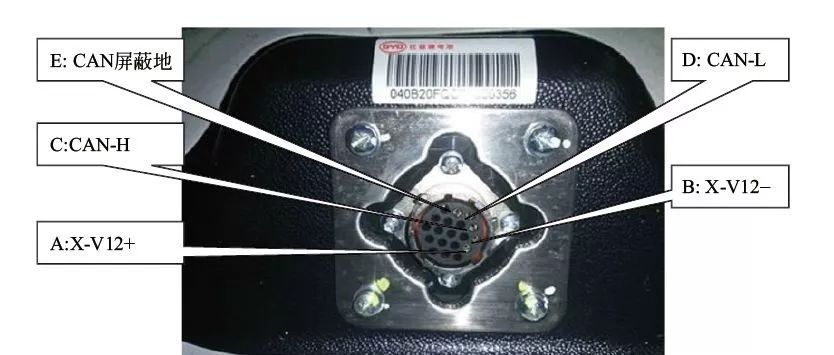

e6B高压电池包采样端子定义

◆ X-V12+对与X-V12–电压：12V左右（注：此值为线束端的测量值）。

◆ CAN-H与CAN-L阻值：122Ω左右。

◆ CAN-H与屏蔽地阻值：正常值>1MΩ。

◆ CAN-L与屏蔽地阻值：正常值>1MΩ。

◆ 电池包正极与X-V12–电压：正常值＜20V。

◆ 电池包负极与X-V12–电压：正常值＜20V。

◆ 电池包正极对负极（电池包总电压）。
